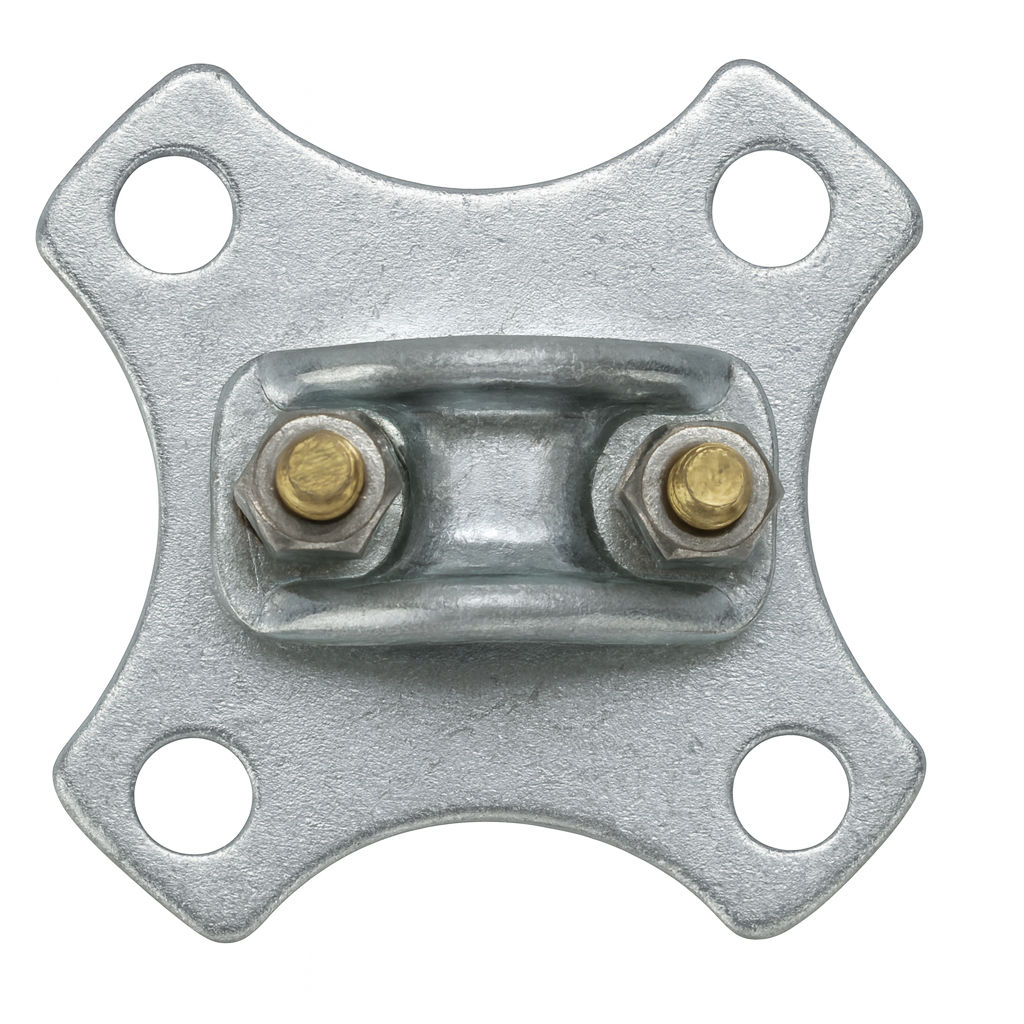

Зажим опорный АА-4-3

Опорный зажим АА-4-3 предназначен для крепления одного провода марки АС диаметром 17,5–22,1 мм к опорно-стержневым или опорно-штыревым изоляторам (фарфоровым и полимерным), применяемым в открытых распределительных устройствах напряжением 35–220 кВ.

При монтаже необходимо расположить четыре крепёжных отверстия зажима и изолятора попарно симметрично относительно оси провода для надёжной фиксации и устойчивости конструкции.

Совместимость с изоляторами

Фарфоровые:

ИОС-35-500-01 УХЛ1

С4-195-I, С4-195-II

С4-450-I, С4-450-II

С6-950-I, С6-950-II

Полимерные:

ОСК-10-35

ОСК-10-110

ОСК-10-150
(размер верхнего фланца 99 × 99 мм)

Также возможен монтаж на изоляторы с фланцами 160 × 160 мм или 180 × 180 мм с использованием специальной переходной пластины.

Замена устаревших моделей

Зажим АА-4-3 является современной заменой снятых с производства моделей:
АА-4-1, АА-4-2, АА-184, АА-185.
