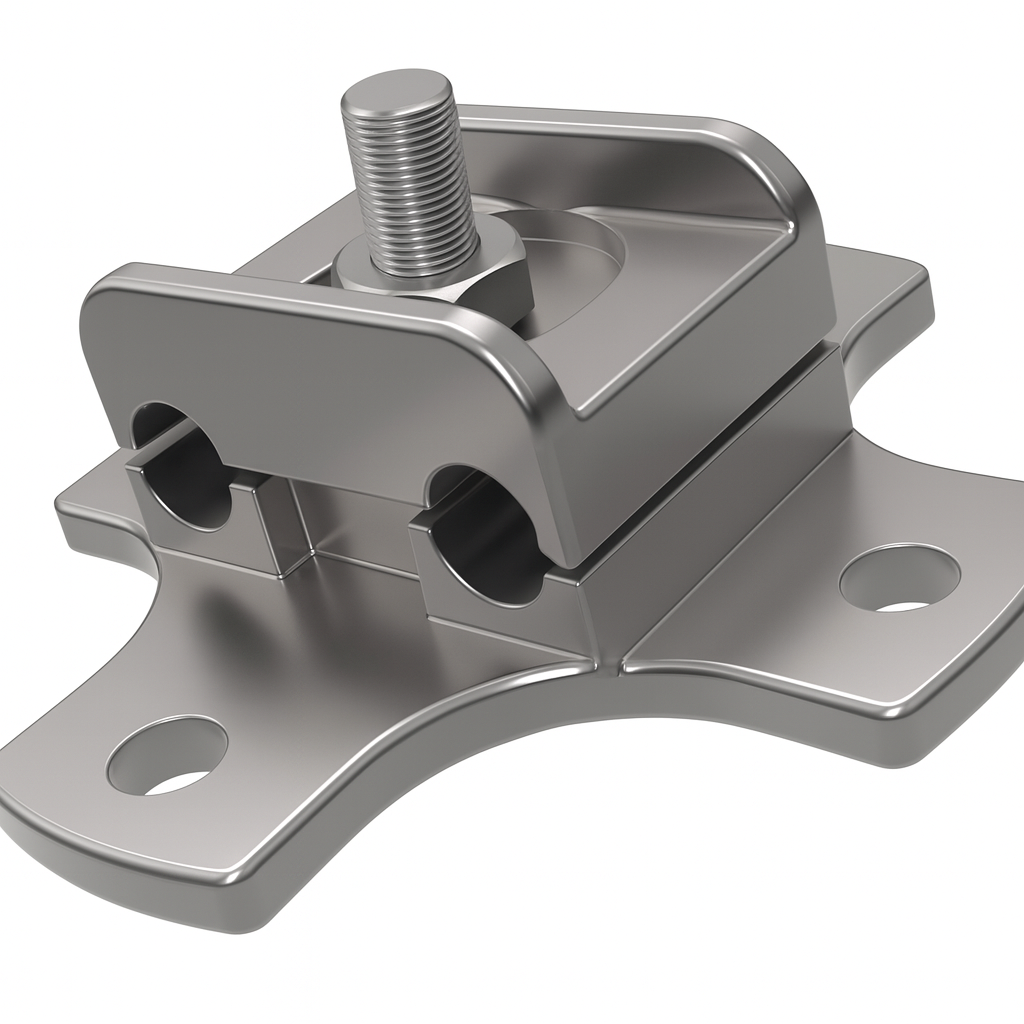

Зажим опорный 2АА-4-3

Опорный зажим 2АА-4-3 применяется для крепления двух проводов марки АС и других проводов диаметром 17,5–22,1 мм к опорно-стержневым или опорно-штыревым изоляторам (фарфоровым или полимерным), установленным в открытых распределительных устройствах напряжением 35–220 кВ.

При монтаже зажима важно обеспечить правильное расположение узла: ось провода должна проходить через два крепёжных отверстия, размещённых друг напротив друга — это гарантирует корректную фиксацию и устойчивость конструкции.

Совместимость с изоляторами

Опорный зажим 2АА-4-3 подходит для монтажа на следующие типы изоляторов:

Фарфоровые:

ИОС-35-500-01 УХЛ1

С4-195-I, С4-195-II

С4-450-I, С4-450-II

С6-950-I, С6-950-II

Полимерные:

ОСК-10-35

ОСК-10-110

ОСК-10-150
с присоединительным размером верхнего фланца 99 × 99 мм.

Также возможна установка на изоляторы с фланцами 160 × 160 мм или 180 × 180 мм (например, ИОС-110-600 УХЛ1, ИОС-110-1250 УХЛ1) при использовании специальной переходной пластины.

Замена устаревших моделей

2АА-4-3 является современным аналогом и заменяет снятые с производства зажимы:
2АА-4-1, 2АА-4-2, АА-181, АА-205.
