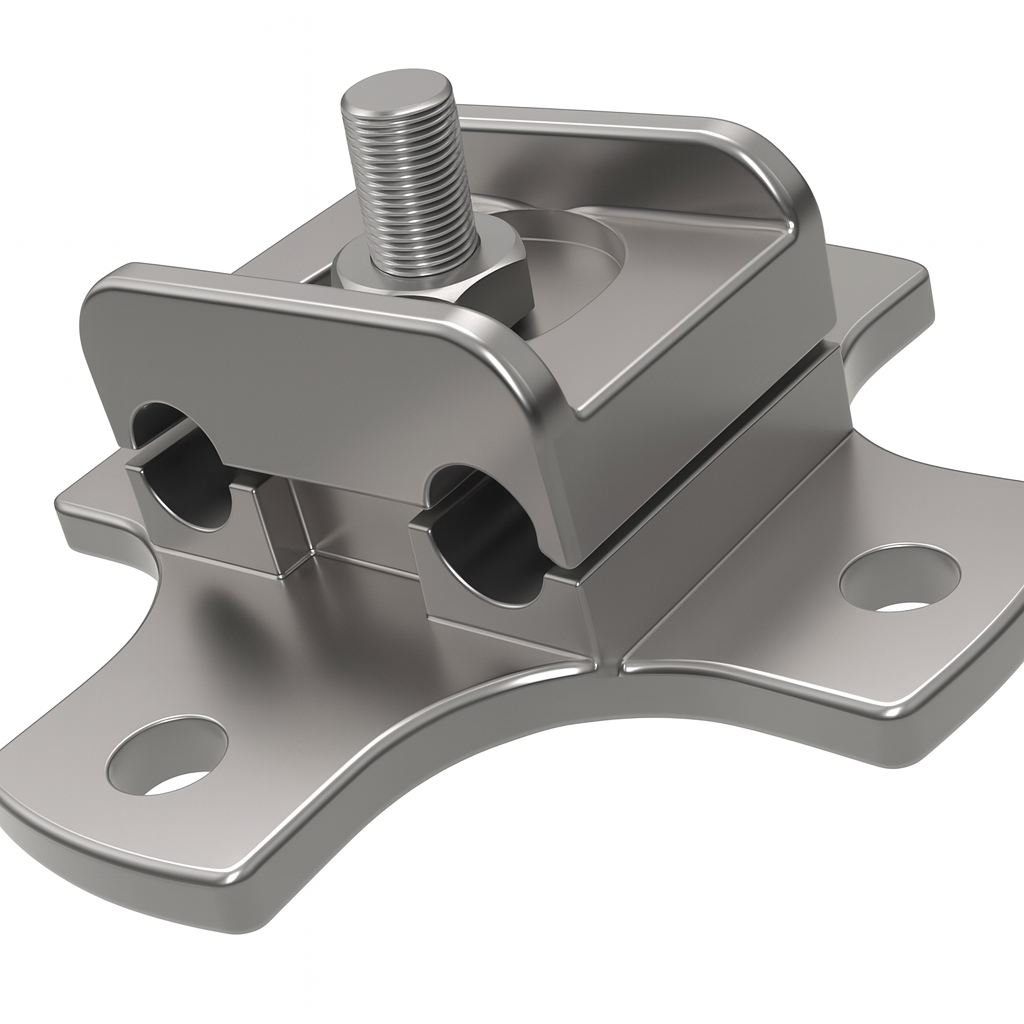

Зажим опорный 2АА-5-3

Опорный зажим 2АА-5-3 используется для крепления двух проводов марки АС и других типов проводов диаметром 24,0–29,4 мм к опорно-стержневым или опорно-штыревым изоляторам (фарфоровым или полимерным), применяемым в открытых распределительных устройствах напряжением 35–220 кВ.

Для правильного монтажа необходимо располагать изолятор и зажим таким образом, чтобы ось проводов проходила через два крепёжных отверстия, находящихся строго напротив друг друга. Это обеспечивает корректную геометрию узла и надежную фиксацию проводов.

Совместимость с изоляторами

Зажим 2АА-5-3 подходит для установки на следующие модели:

Фарфоровые:

ИОС-35-500-01 УХЛ1

С4-195-I, С4-195-II

С4-450-I, С4-450-II

С6-950-I, С6-950-II

Полимерные:

ОСК-10-35

ОСК-10-110

ОСК-10-150
(верхний фланец 99 × 99 мм)

Также возможен монтаж на изоляторы с размерами верхнего фланца 160 × 160 мм или 180 × 180 мм (например, ИОС-110-600 УХЛ1, ИОС-110-1250 УХЛ1) при использовании переходной пластины.

Аналоги и замена старых моделей

Опорный зажим 2АА-5-3 является заменой ранее выпускавшихся моделей:
2АА-5-1, 2АА-5-2, АА-201.
