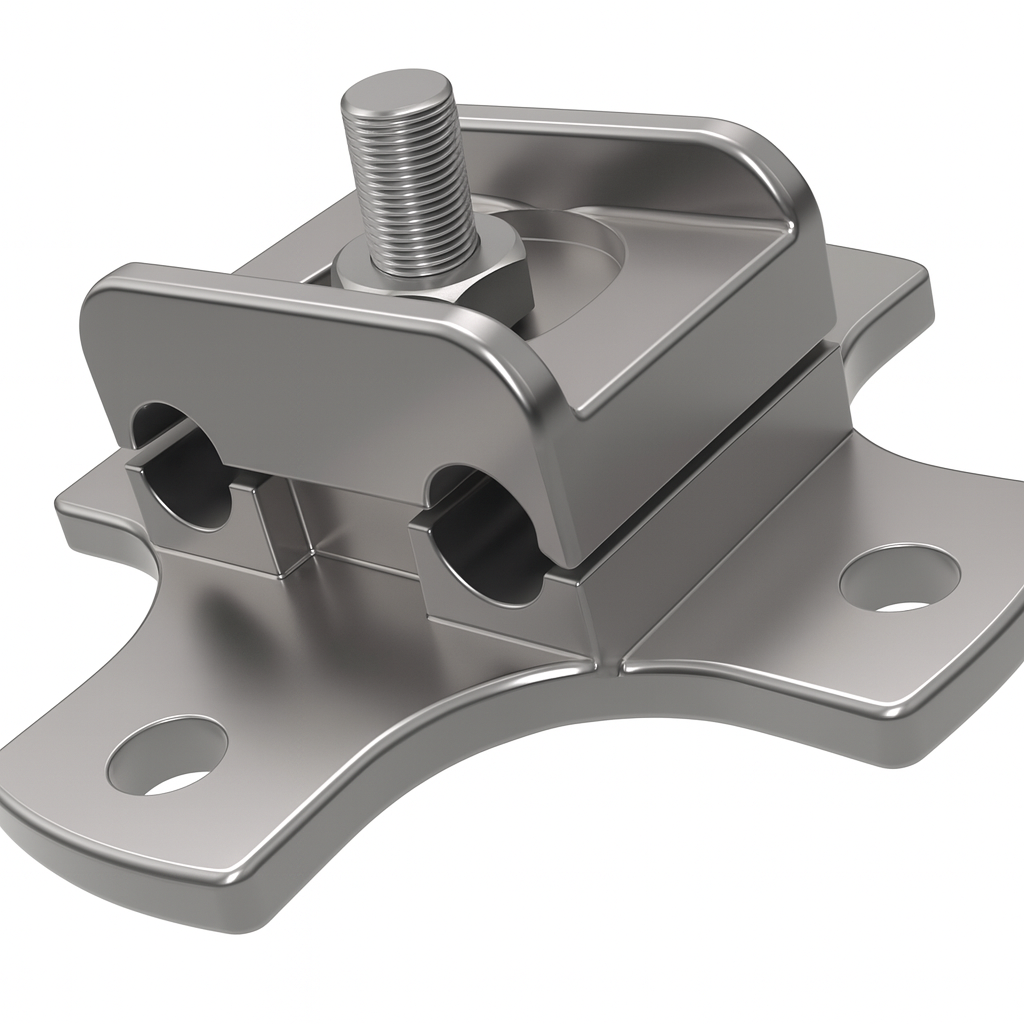

Зажим опорный 2АА-6-3

Опорный зажим 2АА-6-3 применяется для крепления двух проводов марки АС и других проводов диаметром 30,0–36,2 мм к опорно-стержневым или опорно-штыревым изоляторам (фарфоровым и полимерным), устанавливаемым в открытых распределительных устройствах напряжением 110–330 кВ.

При установке зажима важно обеспечить правильное расположение узла: ось проводов должна проходить строго через два крепёжных отверстия, расположенных друг напротив друга. Это гарантирует корректную фиксацию и надёжность конструкции при эксплуатации.

Совместимость с изоляторами

Опорный зажим 2АА-6-3 подходит для монтажа на следующие типы:

Фарфоровые:

С6-950-I

С6-950-II

Полимерные:

ОСК-10-110

ОСК-10-150

ОСК-12,5-220
(размер верхнего фланца 99 × 99 мм)

Также возможна установка на изоляторы с фланцами 160 × 160 мм и 180 × 180 мм (например, ИОС-110-600 УХЛ1, ИОС-110-1250 УХЛ1) при использовании специальной переходной пластины.

Замена аналогов

Модель 2АА-6-3 является современной заменой снятых с производства зажимов:
2АА-6-1, 2АА-6-2, АА-177.
