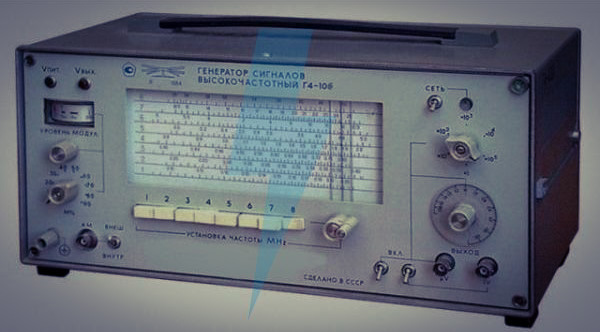

Генератор Г4-106 высокочастотных сигналов

Генератор Г4106 предназначен для создания электрического сигнала с настраиваемой калиброванной амплитудой и глубиной модуляции в диапазонах ультразвука и частично радиовещания. Генераторы Г4 106 подходят для исследования фильтров и усилителей промежуточных частот в радиоприемниках. Применяется для проверки, контроля и настройки оборудования в ультразвуковом и частично радиовещательном диапазонах.

Технические характеристики ГЧ 106:

Частотный диапазон генератора Г4-106:

- основной (7 поддиапазонов): от 0,01 МГц до 12,5 МГц;

- вспомогательный: от 0,43 МГц до 0,51 МГц.

Погрешность установки частоты:

- для частот ниже 0,1 МГц - 1,5%;

- для частот выше 0,1 МГц - 1%.

Частотная нестабильность за 15 минут: 2,5·10^-4f + 30 Гц.

Выходное напряжение регулируется в пределах от 0,1 мкВ до 0,5 мкВ.

Относительная погрешность установки опорного уровня составляет 1 дБ.

Уровень гармоник в выходном сигнале генератора - 26 дБ (5%).

Диапазон регулировки коэффициента глубины модуляции - от 0 до 90%.

Диапазон частоты модуляции для внешней амплитудной модуляции - от 50 Гц до 10 кГц.

Для достижения максимальной модуляции требуется напряжение в 2 В.

Модальности работы генераторов ГЧ106 - НГ, АМ.

Габариты: не более 190×390×250 мм.
