Разъединитель РГП-35

Описание

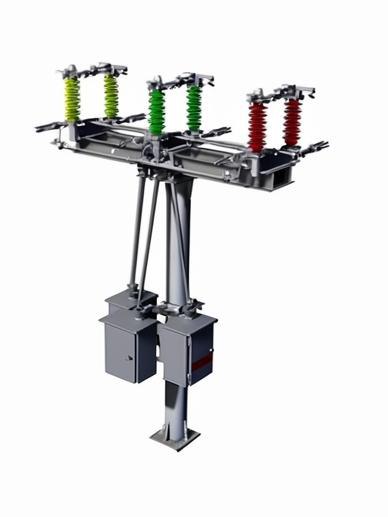

Разъединитель РГП-35 представляет собой высоковольтный коммутационный аппарат для сетей 35 кВ, главной особенностью которого является горизонтально-поворотная (рубящая) конструкция ножей. При отключении подвижные контакты-ножи поворачиваются в горизонтальной плоскости, что обеспечивает четкий видимый разрыв цепи. Этот тип разъединителя относится к аппаратам наружной установки и предназначен для работы в открытых распределительных устройствах (ОРУ). Он рассчитан на продолжительную работу под номинальным током и выполнение операций включения/отключения в обесточенном состоянии. РГП-35 является классическим и широко распространенным решением для коммутации цепей на подстанциях среднего класса напряжения.

Основные характеристики

Ключевые технические параметры разъединителя РГП-35 определяют его эксплуатационные возможности:

• Номинальное напряжение: 35 кВ.

• Номинальный ток: от 630 А до 2000 А (в зависимости от модификации).

• Ток термической стойкости: до 31,5 кА в течение 3 с.

• Ток динамической стойкости (ударный): до 80 кА.

• Тип установки: наружная (ОРУ).

• Климатическое исполнение: У1, ХЛ1, Т1 для работы при температуре от -60°C до +40°C.

• Количество полюсов: три (трехполюсный с общим валом или однополюсные).

• Тип привода: ручной рычажный (ПР-35), возможна установка электродвигательного привода для дистанционного управления.

• Габаритные размеры и вес: конструкция отличается значительной массой и требует надежного крепления на опорных конструкциях.

Применение

Разъединитель РГП-35 находит основное применение в открытых распределительных устройствах (ОРУ) подстанций и электростанций. Его используют:

• Для создания видимого разрыва при выводе в ремонт линий электропередачи, силовых трансформаторов, выключателей и другого оборудования ОРУ 35 кВ.

• В качестве заземлителей (при оснащении специальными ножами заземления), что позволяет безопасно заземлять отключенные участки.

• Для переключений в различных схемах соединения сборных шин.

• В цепях трансформаторов напряжения и вспомогательных цепях подстанций.
  Важно помнить, что операции производятся строго при отсутствии тока нагрузки. Для безопасной работы аппарат часто используется в комплекте с блокировками, предотвращающими ошибочные действия персонала.

Преимущества разъединителя РГП-35

Данный аппарат остается востребованным благодаря ряду практических преимуществ:

1. Прочность и устойчивость к внешним воздействиям. Конструкция рассчитана на эксплуатацию под открытым небом, устойчива к ветровым и гололедным нагрузкам.

2. Хорошая видимость положения. Горизонтально-поворотная система обеспечивает четкое визуальное определение состояния «включено»/«отключено» даже с расстояния.

3. Простота обслуживания. Конструкция позволяет легко проводить визуальный осмотр, смазку трущихся частей и замену изоляторов без сложного демонтажа.

4. Надежная контактная система. Ножевая контактная система обеспечивает малое переходное сопротивление и стабильную работу при номинальных токах.

5. Длительный срок службы. Минимум движущихся частей и применение стойких материалов гарантируют многолетнюю надежную работу в условиях электроустановки.

6. Широкая сырьевая база и доступность. Аппарат производится многими предприятиями, что обеспечивает доступность запасных частей и сокращает сроки поставок.
